手拧螺钉

手拧螺钉

  • 对应标准: DIN 464-2006 滚花高头台阶螺钉

产品说明


可按需求定制


对应标准数据参考

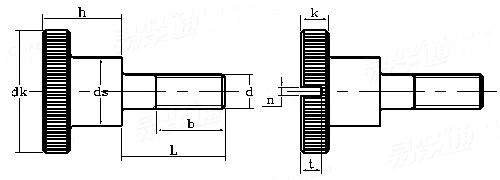

DIN 464-2006 滚花高头台阶螺钉
Knurled Thumb Screws, High Type
DIN 464-2006 滚花高头台阶螺钉

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重
螺纹规格 d
M1 M1.2 M1.4 M1.6 M2 M2.5
P
b 最大值
最小值
c
dk 公称
最大值
最小值
ds 最大值=公称
最小值
h 公称
最大值
最小值
k 最大值=公称
最小值
n 公称
最小值
最大值
r
t 最小值
最大值
x 最大值
滚花间距
0.25 0.25 0.3 0.35 0.4 0.45
3.5 4 4.6 5.7 6.8 8.9
3 3.5 4 5 6 8
0.3
5.50 6 7 7.5 9 11
5.74 6.24 7.29 7.79 9.29 11.35
5.26 5.76 6.71 7.21 8.71 10.65
2.80 3 3.5 3.8 4.5 5
2.55 2.75 3.2 3.5 4.2 4.7
3.50 4 4.7 5 5.3 6.5
3.74 4.24 4.94 5.24 5.54 6.79
3.26 3.76 4.46 4.76 5.06 6.21
1.50 1.5 2 2 2 2.5
1.25 1.25 1.75 1.75 1.75 2.25
0.30 0.4 0.4 0.4 0.5 0.6
0.36 0.46 0.46 0.46 0.56 0.66
0.50 0.6 0.6 0.6 0.7 0.8
0.5 0.5 0.5 0.5 0.5 0.5
0.70 0.8 0.9 1 1.1 1.5
0.90 1 1.15 1.3 1.4 1.8
0.6 0.6 0.75 0.9 1 1.1
0.5 0.5 0.5 0.5 0.5 0.6
千件钢制重≈kg
- - - - - -
螺纹规格 d
M3 M4 M5 M6 M8 M10
P
b 最大值
最小值
c
dk 公称
最大值
最小值
ds 最大值=公称
最小值
h 公称
最大值
最小值
k 最大值=公称
最小值
n 公称
最小值
最大值
r
t 最小值
最大值
x 最大值
滚花间距
0.5 0.7 0.8 1 1.25 1.5
10 13.4 16.6 20 26.5 33
9 12 15 18 24 30
0.3 0.4 0.4 0.5 0.6 0.8
12 16 20 24 30 36
12.35 16.35 20.42 24.42 30.42 36.5
11.65 15.65 19.58 23.58 29.58 35.5
6 8 10 12 16 20
5.7 7.64 9.64 11.57 15.57 19.48
7.5 9.5 11.5 15 18 23
7.79 9.79 11.85 15.35 18.35 23.42
7.21 9.21 11.15 14.65 17.65 22.58
2.5 3.5 4 5 6 8
2.25 3.2 3.7 4.7 5.7 7.64
0.8 1 1.2 1.6 2 2.5
0.86 1.06 1.26 1.66 2.06 2.56
1 1.2 1.51 1.91 2.31 2.81
0.5 0.5 1 1 2 2
1.8 2.2 2.8 3.5 4.5 6
2.2 2.7 3.4 4.3 5.5 7
1.25 1.75 2 2.5 3.2 3.8
0.6 0.6 0.6 0.6 0.6 0.8
千件钢制重≈kg
- - - - - -
①,倒棱边
②,材料:
a)钢,强度等级(材料)St按DIN EN 10087,DIN EN 10277-3
b)不锈钢,强度等级(材料)A1,A2按DIN EN ISO 3506-1
c)有色金属,强度等级(材料)CU3按DIN EN 28839
